Smart Factory In-Line Material Handling System
DNC-2000JL

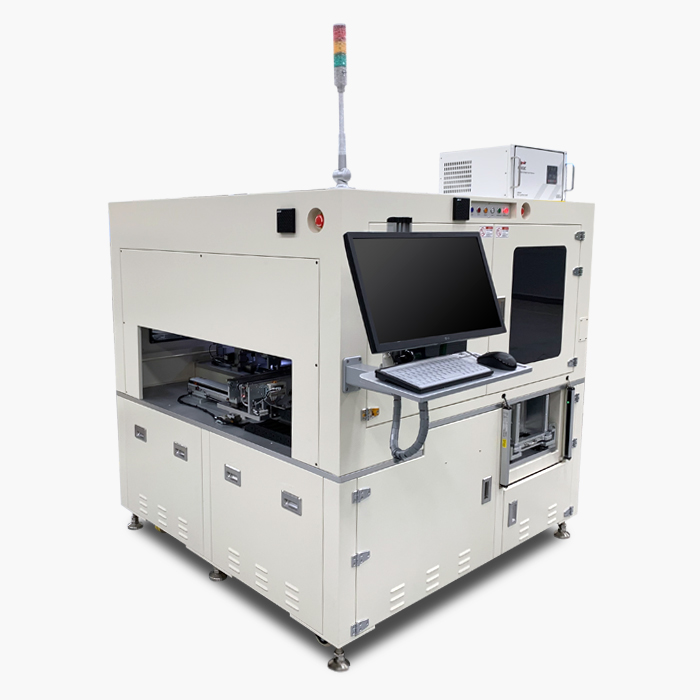

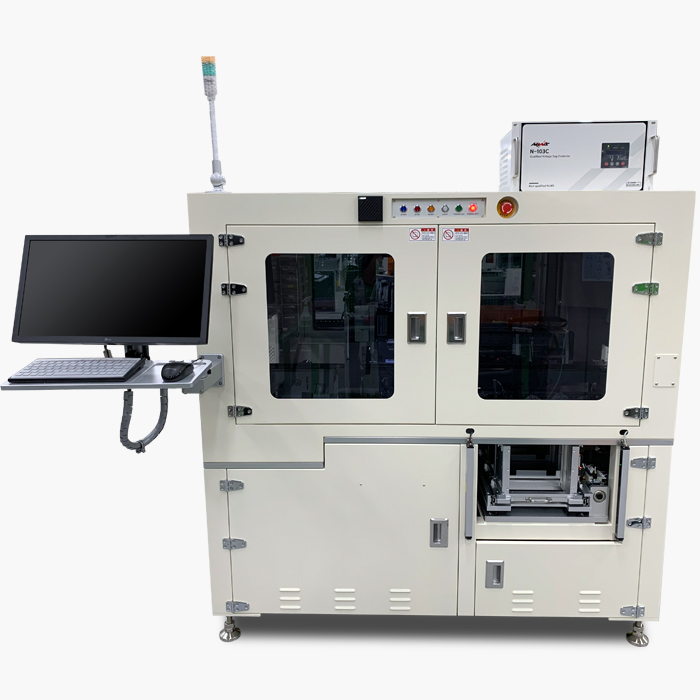

DNC-2000JL FCB Jig Loader
PCB를 Reflow 장비에 투입하기 위해서는 PCB의 형태유지를 위하여 PCB의 위/아래에 Jig를 사용하게 되며, 본 장비는 Bottom Jig에
PCB를 자동으로 Loading한 후 Top Cover를 씌워 다음 공정인 Relow 장비로 자동 이송하는 장비 입니다.
Top Cover / Bottom Jig / PCB의 2DID를 자동으로 Reading하여 상위 통신을 통해 Data를 관리합니다.
- FCB Size
- 50mm ~ 200mm (Width)
- Top Cover Stacked Q'ty
- 100
- Bottom Jig Stacked Q'ty
- 100
- Conveyor Conversion
- Automatic
- Height Measuring
- Support
- 2D Barcode
- All Barcode Type (Option)
- Rail Height(Pass Line)
- 950mm
- Ionizer
- Support
- Interface
- SMEMA
- Langauge
- Korea / English
- SECS/GEM
- Option
- O/S
- Windows 10 Pro.
- Dimension. Weight
- 1,600 mm (L) X 1,625 mm (W) X 1,650 mm (H) Overal / 1,100Kg
- Power Comsumtion
- AC220, 1Phase, 30A
- Compressed Air
- 0.6Mpa
- UPS / VPS
- Support
