Cleaning System
DNC-1440 / Deflux Cleaner
![](board_data/products/DNC_1440_DefluxCleaner.jpg)

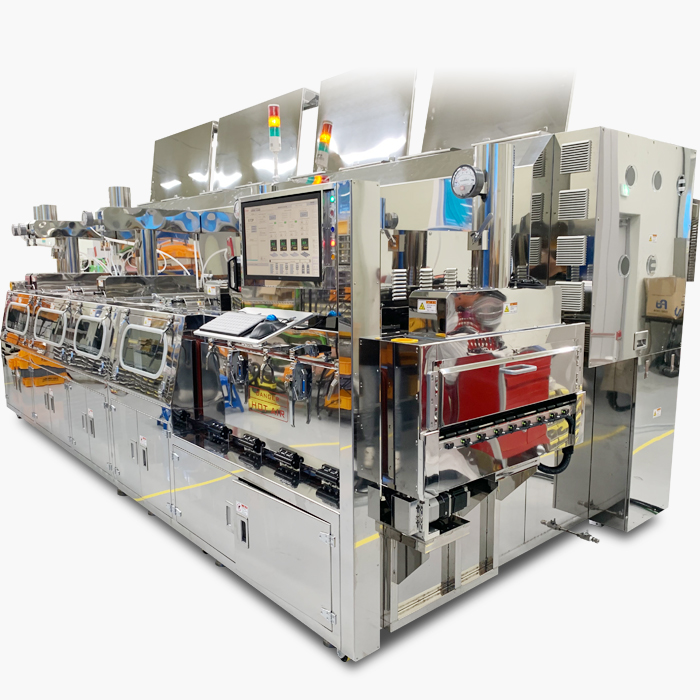

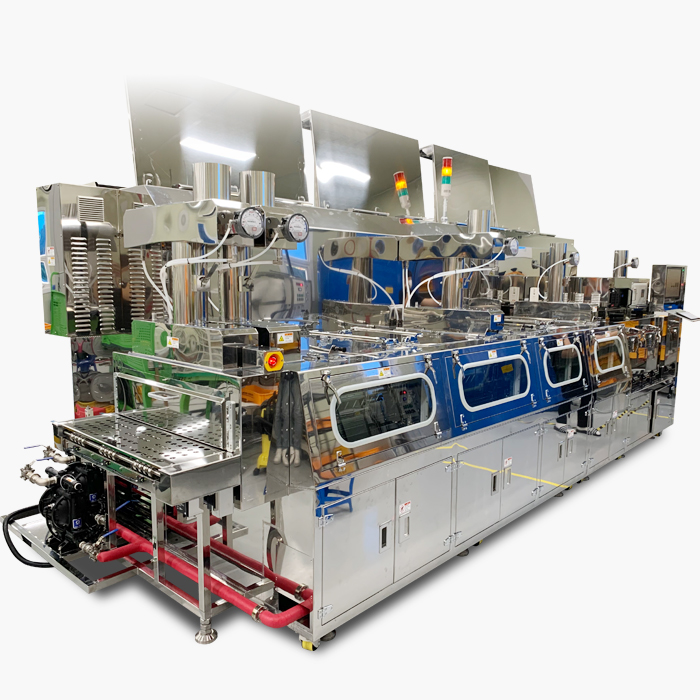

DNC-1440 Deflux Cleaner
반도체 Package Test 공정 중 AOI 장비에서 검사 후 세정 가능한 이물질로 인한 불량으로 구분된 제품에 대하여 Cleaning을 실시하여 양품으로 전환 시켜주는 장비입니다. 본 장비는 In-Line으로 구성되어 있으며, DNC-1440LDUD 장비에서 자동으로 JEDEC Tray에 있는 Device를 Metal Tray로 옮겨담고 본 장비에서 Wash#1 / Wash#2 / DI Rinse / Air Blower / Dryer woth Hot Air순으로 진행되며, Cleaning이 끝난 Device는 Cleaner 장비내의 Return Conveyor를 통해 다시 DNC-1440LDUD로 반송되어 Unloading 됩니다.
DNC-1440LDUD 장비는 Cleaning을 위하여 Loading 과 Unloading 기능을 담당하며 Cleaning중에 발생될 수 있는 Device의 유실을 비전시스템을 통해 확인하는 기능을 갖고 있습니다.
- PCB / Boat Size
- 60 ~ 210 (W) X 220 ~ 310 (Length)
- Conveyor Lane
- 1 Lane
- Cleaning Sequence
- Wash #1 / Wash #2 / DI Rinse / Dry (Hot Air)
- Rail Height(Pass Line)
- 950mm
- Return Conveyor
- Option
- Interface
- SMEMA
- Langauge
- Korea / English
- SECS/GEM
- Option
- O/S
- Windows 10 Pro.
- Dimension. Weight
- 4100 mm (L) X 2,160 mm (W) X 1,850 mm (H)
- Power Comsumtion
- AC380, 3Phase, 386KW (589A)
- Compressed Air
- 0.5 ~ 0.6Mpa
- D+I Water
- 25A (Pipe Connection) / 3Kgf (Hot D+I : 50 ~ 60'C)
- Exhaust
- - Chemical wash, Rinse, Wash Zone / 3ea (습식) / Φ152.4mm
- Dry / 2ea (건식) / Φ152.4mm - Drain Line
- - Chemical 폐수 / 25A (12L/min)
- 일반폐수 / 25A - UPS
- Support
