Smart Factory In-Line Material Handling System

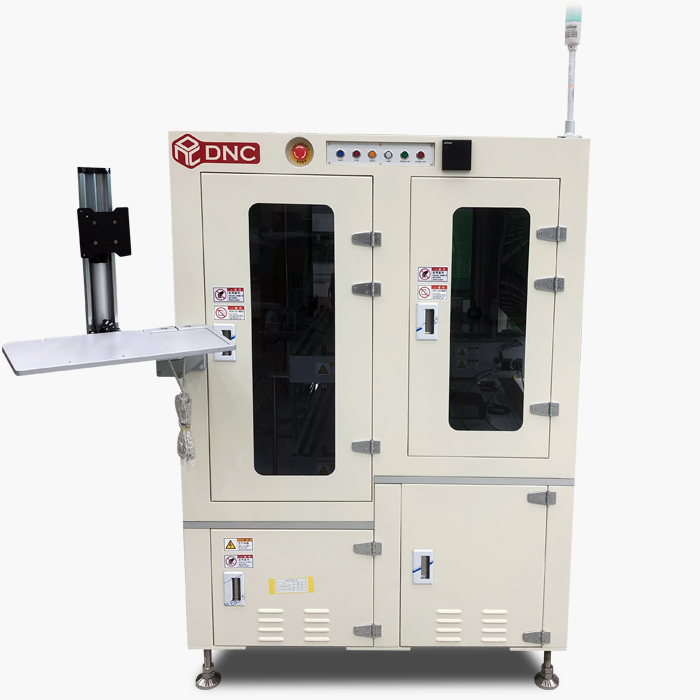

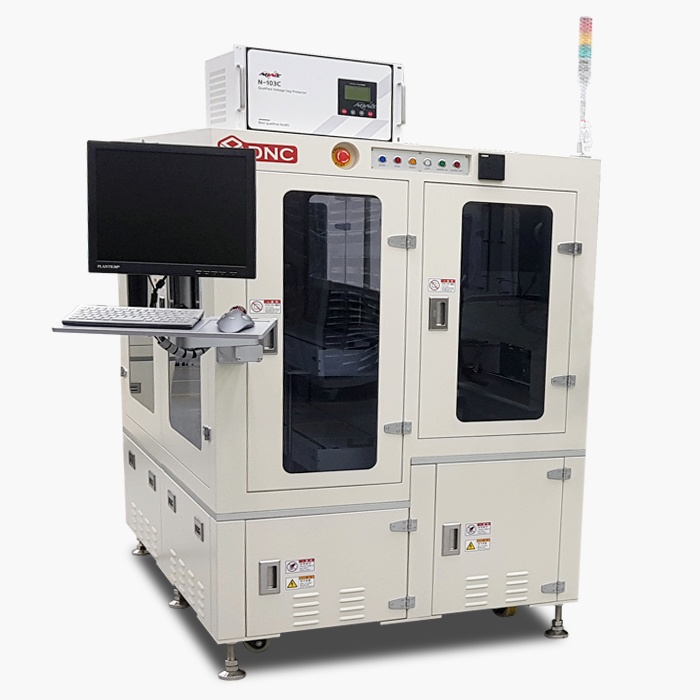

DNC-2000MLA
Material Handling System for Semiconductor
JIG Lo/Unloader
본 장비는 반도체 공정에서 사용되는 장비로서 Strip Type 제품을 공정 장비에 Flow 하기 위해서 Jig를 사용하게 되며, Strip 제품을 Jig에 자동으로 Loading/Unloading하여 주는 장비입니다. 또한, Strip Loading 부터 Unloading까지 전 장비를 In Line화 시켜주기 위한 물류 이송 장비 임. (Substrate : Non-Memory Strip)
- .JIG Loader : Strip Loading on BTM Jig → Top Cover Load
- .JIG Unloader : Top Cover Unload → Strip Unload From BTM Jig
- System Configuration
- MGZ/Strip Loader + Jig Loader + Collector + JIG
Unloader + MGZ Unloader - Applicable Substrate
- - Size : Min.74 x 24O(HD) ~ Max.115 X 242(UHD)
- Thickness : 0.3 ~ 1.1 mmm - Top Jig Thickness
- 0.8 ~ 1.0 mm Applied
- Bottom Jig Thickness
- 3.5mm Applied
- Magazine Qt'y
- Input : 4 EA / Output : 4 EA
- Host Interface
- SECS/GEM
- 2DID Reading
- PCB, TOP Jig, Bottom JIG
- Magazine Sensing
- RF ID Reading of Magazine's RF Card
- Utility Safety
- VSP & UPS Installed
- U.P.H
- 144 Strips (TACT : 25 Sec/Strip)
- Control
- PC Program Control
- Utility
- - Power : 1phase 220V 60Hz
- Clean Air : 60 ~ 80 PSI (4.5 ~ 5.5 kgf/2cm)
- Digital Pressure Gage Sensing
